Solarkabel Hersteller

Unser Solarkabelsortiment und wo jeder Typ passt

In unserem eigenen Werk in Yixing, Jiangsu, stellen wir fünf Kern-Solarkabelfamilien her, die den DC-String, die Homerun-Anschlüsse und die wechselrichterseitigen Verbindungen eines PV-Systems abdecken. Jede Familie ist auf ein bestimmtes Zertifizierungssystem, eine bestimmte Spannungsklasse und eine bestimmte Installationsumgebung ausgerichtet, sodass das richtige Produkt aus der Projektnorm und nicht aus einem generischen Katalog ausgewählt wird.

Leiter-, Isolations- und Mantelkonstruktion

Unsere Solarkabel verwenden verzinntes Elektrolytkupfer gemäß IEC 60228 Klasse 5, das über lange Betriebszeiten eine verlustarme Übertragung gewährleistet und Oxidation an der Leiteroberfläche widersteht. Isolierung und Mantel bestehen aus elektronenstrahlvernetzten Verbindungen, die als Doppelschichtkonstruktion aufgetragen werden und dem Kabel die UV-, Ozon-, Temperatur- und Feuchtigkeitsbeständigkeit verleihen, die für Gleichstromverkabelungen im Freien erforderlich ist.

• Dirigent: Verzinnte, geglühte Kupferlitze, flexible Verseilung der Klasse 5 für enge Biegeradien und Feldanschluss.
• Isolierung: Elektronenstrahlvernetztes Polyolefin, zweischichtiges Design für elektrische Isolierung und thermische Stabilität.
• Mantel: Halogenfreie, flammhemmend vernetzte Verbindung mit UV- und Witterungsbeständigkeit.
• Temperaturbereich: Feste Verlegung von -40 °C bis 90 °C, maximale Leitertemperatur 120 °C.
• Feuerleistung: EN 60332-1-2 Flammenausbreitungsbeständigkeit.
• Lebensdauer: Konstruktion und Materialien wurden für eine voraussichtliche Lebensdauer der PV-Anlage von 25 Jahren ausgewählt.

Kritische Spezifikationen und Konfigurationsoptionen

Wir bauen Solarkabel im Querschnittsbereich von 1,5 mm² bis 35 mm², mit AWG-Äquivalenten von 14 AWG bis 6 AWG der UL 4703-Familie. Die folgende Tabelle fasst die Leiter-, Isolierungs- und Mantelabmessungen zusammen, die den Spannungsabfall, die Strombelastbarkeit und den Installationsabstand bestimmen.

Zu den Konfigurationsoptionen gehören schwarze oder rote Mantelfarbe zur Polaritätskennzeichnung, ein- oder zweiadriger Aufbau und Nennspannungen von 1,0 kV bis 2,0 kV DC, je nach Zertifizierungsfamilie. Der minimale Biegeradius beträgt das 4-fache des Gesamtdurchmessers für die feste Installation und das 5-fache für die flexible Verlegung. Er bestimmt die Anordnung der Kabelrinnen und den Abstand der Anschlüsse bei Tracker- und Dachsystemen.

Anwendungsanpassung für alle PV-Projekttypen

Solarkabel arbeiten im anspruchsvollsten Teil einer PV-Anlage: Sie sind direkter UV-Strahlung, Temperaturschwankungen, Regen, Schnee und Ozon ausgesetzt und werden häufig über scharfe Kanten und bewegliche Strukturen geführt. Unsere Konstruktionen werden so ausgewählt, dass sie der Installationsumgebung entsprechen und nicht einer einzelnen generischen Spezifikation.

• Freilandanlagen: Lange DC-Homeruns profitieren von Leitern mit 10 mm² bis 35 mm², um den Spannungsabfall innerhalb der Auslegungsschwelle von 1–3 % zu halten.
• Gewerbe- und Industriedächer: Flexible Leiter der Klasse 5 und enge Biegeradien eignen sich für enge Trassenstrecken und kurze Strangstrecken.
• Wohndächer: 4-mm²- und 6-mm²-H1Z2Z2-K-Kabel passen zu gängigen String-Strömen und Wechselrichter-Steckergrößen.
• Tracker- und Floating-Systeme: Doppelkernige und flexible Konstruktionen tolerieren wiederholte Bewegungen und Biegungen.

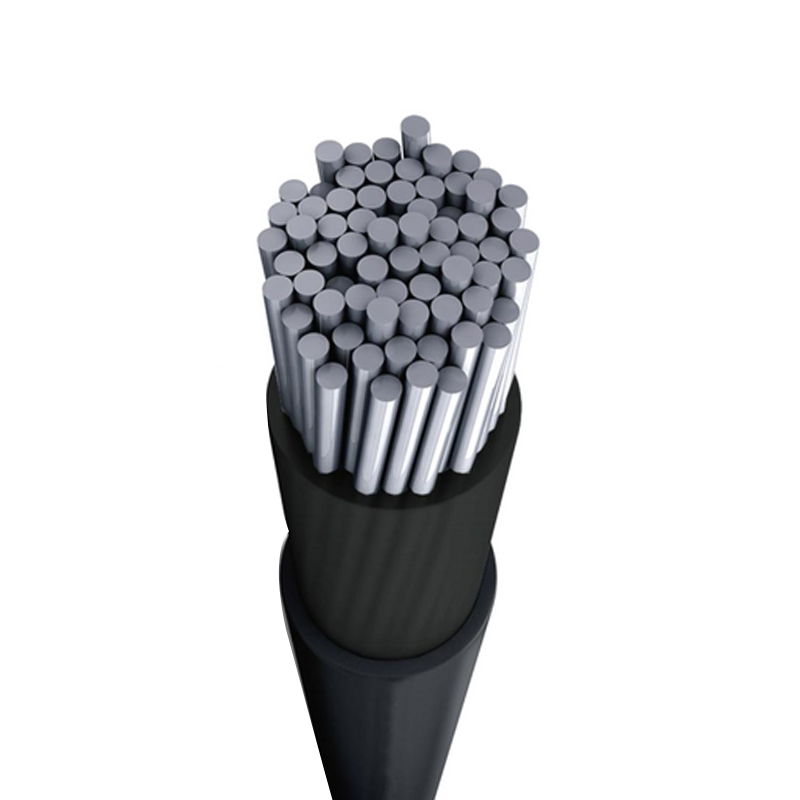

• 2000-V-Architekturen: UL 4703 PV Wire unterstützt DC-Designs mit höherer Spannung der nächsten Generation.

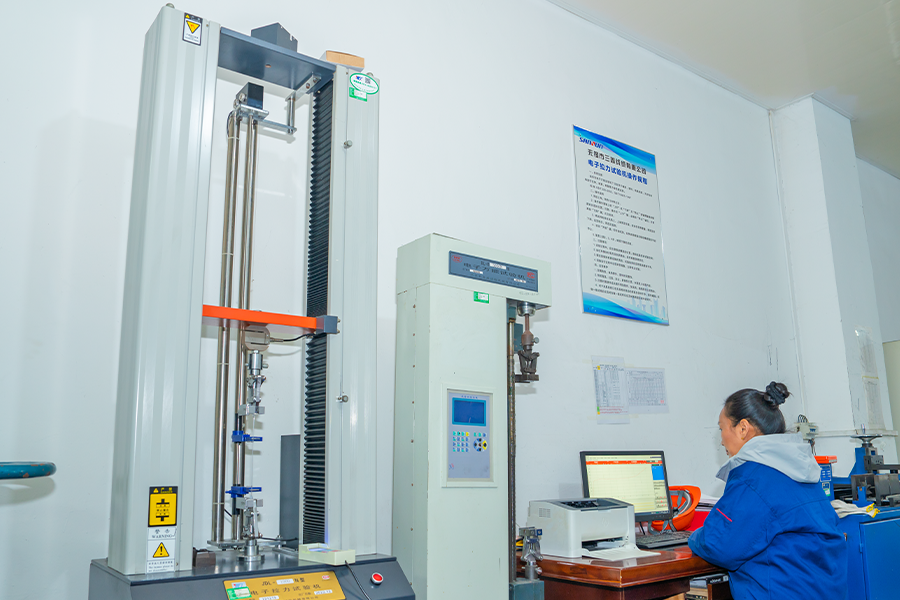

Qualitätskontrolle und Abnahmeprüfung

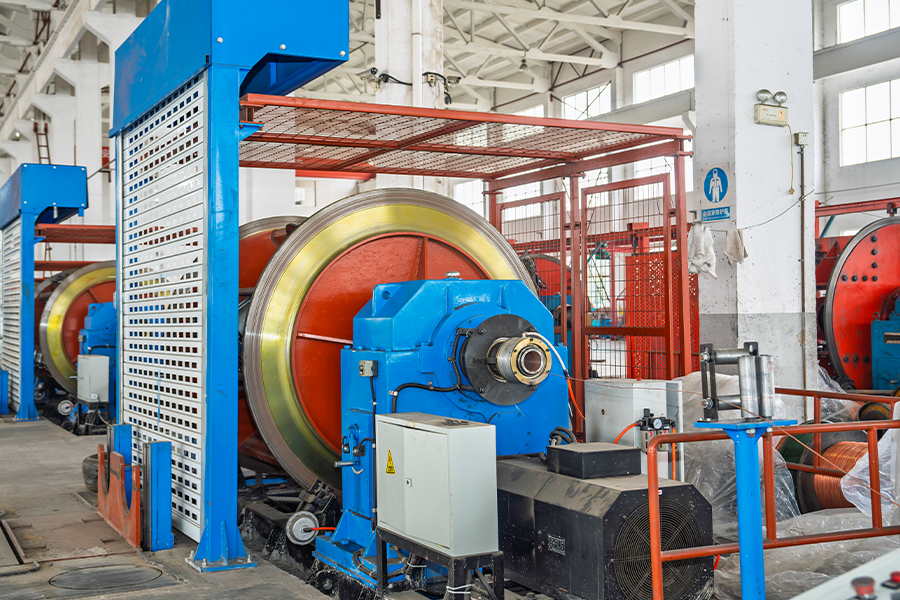

Unser Produktionsprozess erstreckt sich von der Rohmaterialvorbereitung über das Drahtziehen, Verseilen, Isolierextrudieren, Verkabeln, Mantelextrudieren und Bewehren, sofern erforderlich, mit Inspektion nach jedem Prozessschritt. Die Endprodukte werden anhand von Kundenanforderungen und internationalen Standards getestet, einschließlich Überprüfungen des Leiterwiderstands, der Isolationsintegrität und der Mantelleistung.

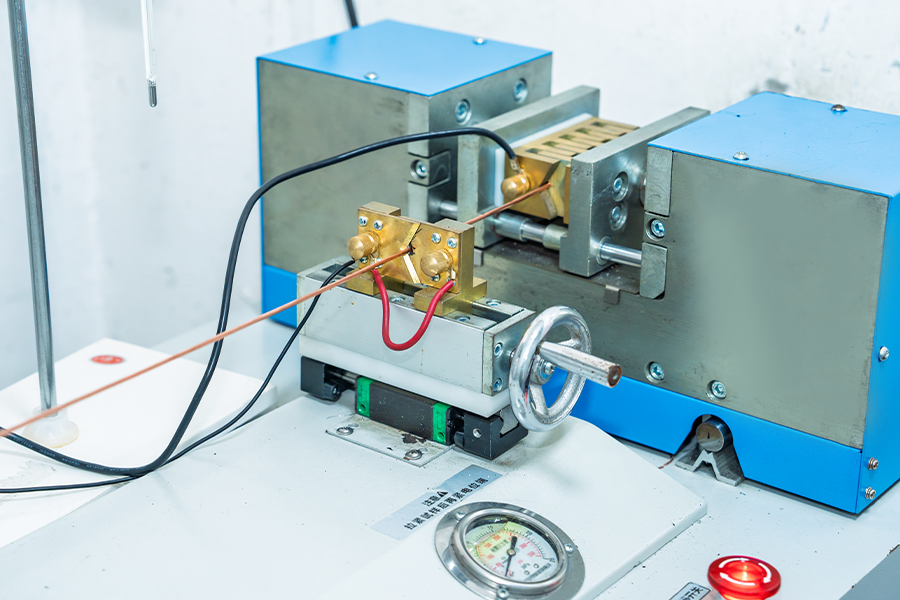

• Leiterwiderstandstest zur Überprüfung der Stromtragfähigkeit.
• Isolationsprüfung auf Integrität und elektrische Leistung.
• Mantelprüfung auf physikalische und elektrische Eigenschaften.
• Spannungsprüfung bei 6,5 kV AC für H1Z2Z2-K und 6,0 ​​kV AC für UL 4703-Konstruktionen.
• Prüfung der Flammenausbreitung nach EN 60332-1-2.

Wir betreiben unsere eigene Fabrik und verwalten die Lieferkette im eigenen Haus, was die Qualitätskontrolle bei jedem Produktionsschritt gewährleistet und eine zuverlässige Lieferplanung unterstützt. Unsere Kabelprodukte verfügen über die für jede Familie geeignete TÜV-, IEC- und UL-Zertifizierung, und wir können die Zertifizierungsdokumentation liefern, die für die bestellte Konstruktion gilt.

Installation, Wartung und Servicefreundlichkeit

Solarkabel sind für den direkten Einsatz im Freien und für lange Wartungsintervalle konzipiert, die korrekte Installation schützt jedoch die geplante Lebensdauer von 25 Jahren. Wir empfehlen, die festen und gebogenen Biegeradien einzuhalten, kompatible Steckverbinder der gleichen Spannungsklasse zu verwenden und Kabel abzustützen, um Punktbelastungen auf den Mantel zu vermeiden.

• Halten Sie in festen Strecken den Mindestbiegeradius des 4-fachen Gesamtdurchmessers ein.
• Lassen Sie den 5-fachen Gesamtdurchmesser dort zu, wo sich die Kabel während der Bewegung des Trackers biegen.
• Verwenden Sie UV-zertifizierte Kabelbinder und vermeiden Sie ein zu festes Anziehen an den Kabelbinderübergängen.
• Überprüfen Sie den Mantelzustand an Eintrittspunkten und Steckerschnittstellen während der geplanten Wartung.
• Ersatzkabellängen und passende Stecker können auf Wunsch im Lieferumfang enthalten sein.

Informationen, die wir zur Konfiguration Ihrer Lösung verwenden

Zur Erstellung einer Solarkabelkonfiguration und eines Kostenvoranschlags stützen wir uns auf die Elektro- und Installationsdaten des Projekts. Je genauer der Arbeitspunkt definiert ist, desto direkter können wir Leitergröße, Zertifizierungsfamilie und Lieferumfang abstimmen.

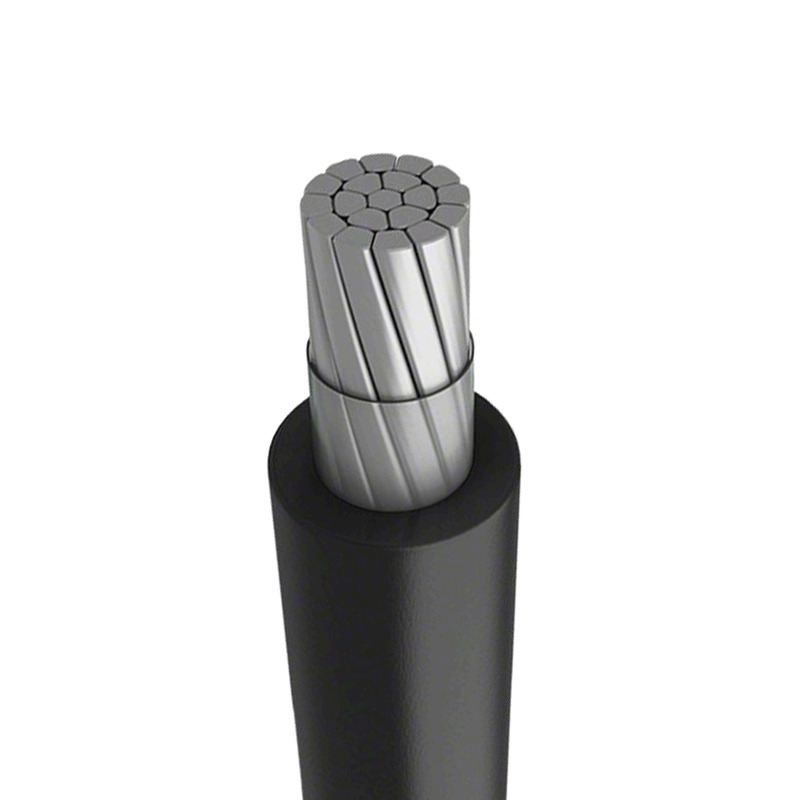

Wir fertigen auch Stromkabel und Kabel aus Aluminiumlegierung für die Wechselstromseite von PV-Anlagen und für eine breitere elektrische Infrastruktur, sodass ein einzelnes Projekt über alle Gleichstrom- und Wechselstromkabelbereiche hinweg geliefert werden kann. Kundenspezifische Solarkabelkonstruktionen können anhand von Zeichnungen oder Mustern entwickelt werden, wenn ein Projekt nicht standardmäßige Abmessungen oder Mantelverbindungen erfordert.

Häufig gestellte Fragen

Was ist der Unterschied zwischen H1Z2Z2-K und UL 4703 Solarkabel?

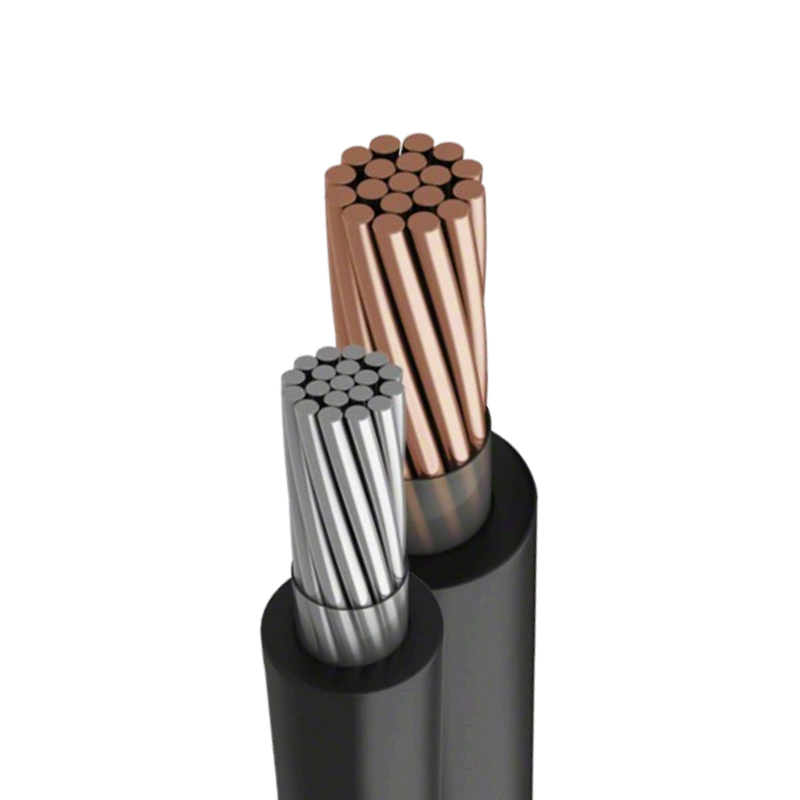

H1Z2Z2-K ist eine europäische TÜV EN50618-Bezeichnung für 1,5 kV DC und 1,0 kV AC, die in IEC-basierten PV-Systemen verwendet wird. UL 4703 PV Wire ist die nordamerikanische Bezeichnung für 1000/2000 V, die in UL-konformen Installationen verwendet wird. Wir fertigen beide Familien und können doppelt zertifizierte Konstruktionen liefern, wenn ein Projekt beide Standards umfasst.

Welchen Querschnitt sollte ich für eine lange DC-Strangstrecke wählen?

Die Leitergröße wird durch den Spannungsabfall und nicht nur durch die Strombelastbarkeit bestimmt. Bei langen Homeruns gehen wir typischerweise vom maximalen Stringstrom, der Einwegkabellänge und einem angestrebten Spannungsabfall von 1–3 % der Systemspannung aus. Für diese Läufe kommen üblicherweise unsere 10 mm² bis 35 mm² Konstruktionen zum Einsatz, die empfohlene Größe können wir anhand Ihrer Projektdaten berechnen.

Können Sie maßgeschneiderte Solarkabellängen und -farben liefern?

Ja. Wir entwickeln und fertigen Produkte nach Zeichnungen oder Mustern unserer Kunden. Schwarze und rote Mantelfarben sind Standard zur Polaritätserkennung, und Trommellängen, Kernzahlen und Mantelzusammensetzungen können entsprechend den Projektanforderungen konfiguriert werden.

Welche Zertifizierungen tragen Ihre Solarkabel?

Unser Solarkabelsortiment umfasst TÜV EN50618 H1Z2Z2-K, IEC 62930 und UL 4703 zertifizierte Konstruktionen. Die jeweils gültige Zertifizierung ist abhängig von der jeweils bestellten Produktfamilie und wird von uns mit der entsprechenden Dokumentation geliefert.

Wie stellen Sie die Qualität bei einem großen Solarkabelauftrag sicher?

Wir prüfen nach jedem Produktionsprozess und testen die Endprodukte anhand der Kundenanforderungen und internationalen Standards, einschließlich Leiterwiderstands-, Isolations- und Mantelprüfungen. Da wir unsere eigene Fabrik betreiben und die Lieferkette im eigenen Haus kontrollieren, werden Qualitätskontrollen konsequent über die gesamte Bestellmenge hinweg durchgeführt.

Wie hoch ist die voraussichtliche Lebensdauer Ihrer Solarkabel?

Unsere Solarkabelkonstruktionen verwenden eine elektronenstrahlvernetzte Isolierung und eine halogenfreie, flammhemmende Ummantelung, die für eine voraussichtliche Lebensdauer von 25 Jahren ausgewählt wurde, was der Auslegungslebensdauer einer Photovoltaikanlage entspricht. Die tatsächliche Lebensdauer hängt von der Installationspraxis, der UV-Einwirkung und dem mechanischen Schutz entlang der Strecke ab.
