XLPE-isoliertes Stromkabel für Nennspannung 3,6/6 kV ~ 26/35 kV

Holen Sie sich ein kostenloses individuelles Angebot
Starten Sie Ihr Projekt anhand einer kostenlosen, auf Ihre Bedürfnisse zugeschnittenen Preisliste.

Typ und Name des Kabels

Typ		Bewerbung
Yiv	Kupferkern XLPE-isolierte PVC-ummantelte Stromversorgung Kabel	Innenräume, Tunnel, Kabelgräben und andere Orte können äußeren mechanischen Kräften nicht standhalten. Einadrige Kabel dürfen nicht in Magnetführung verlegt werden. Innen-, Tunnel-, Kabelgraben- oder Erdverlegungen können bestimmten mechanischen äußeren Kräften standhalten, aber großen Spannungen nicht standhalten. Innen-, Tunnel-, Kabelgräben- oder Erdverlegungsarbeiten usw. können mechanischer äußerer Kraft und bestimmten Spannungen standhalten.
YJLV	Aluminiumkern, XLPE-isoliert, PVC-ummantelt Stromkabel
VY	Kupferkern, XLPE-isoliert, mit Polyethylen ummantelt Stromkabel
YJLY	Aluminiumkern XLPE-isoliertes Polyethylen Ummanteltes Stromkabel
Yv22	Kupferkern XLPE-isolierter Stahlgürtel, gepanzertes PVC Ummanteltes Stromkabel
YJLV22	Aluminiumkern XLPE-isolierter Stahlgürtel, gepanzert PVC-ummanteltes Stromkabel
YIV23	Kupferkern XLPE-isolierter Stahlgürtel, gepanzert Netzkabel mit Polyethylenummantelung
YILV23	Aluminiumkern XLPE-isolierter Stahlgürtel, gepanzert Netzkabel mit Polyethylenummantelung
YJV32	Kupferkern XLPE-isolierter feiner Stahldraht Gepanzertes PVC-ummanteltes Stromkabel
YJLV32	Aluminiumkern XLPE-isolierter feiner Stahldraht Gepanzertes PVC-ummanteltes Stromkabel
YJV33	Kupferkern XLPE-isolierter feiner Stahldraht Gepanzertes, mit Polyethylen ummanteltes Stromkabel
YJLV33	Aluminiumkern XLPE-isolierter feiner Stahldraht Gepanzertes, mit Polyethylen ummanteltes Stromkabel

Produktionsbereich von Kabeln

Typ	Kerne	Nennspannung kV
		3,6/6	66.06.10	8,7/10 8,7/15	20.12	18/20 18/30	21/35	26/35
		Nennquerschnitt mm2
YJV YILV YJY YJLY	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV YILV YJY YJLY	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV22 YJLV22 YJV23 YJLV23	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV22 YJLV22 YJV23 YJLV23	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV32 YJLV32 YJV33 YJLV33	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV32 YJLV32 YJV33 YJLV33	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400

Hinweis: Ein einadriges gepanzertes Kabel ist für ein Gleichstromsystem geeignet, nicht für ein Wechselstromsystem. Es sollte eine gepanzerte Schicht aus nichtmagnetischem Material oder magnetische Isolationsmaßnahmen verwendet werden.

Aufbau von Kabeln

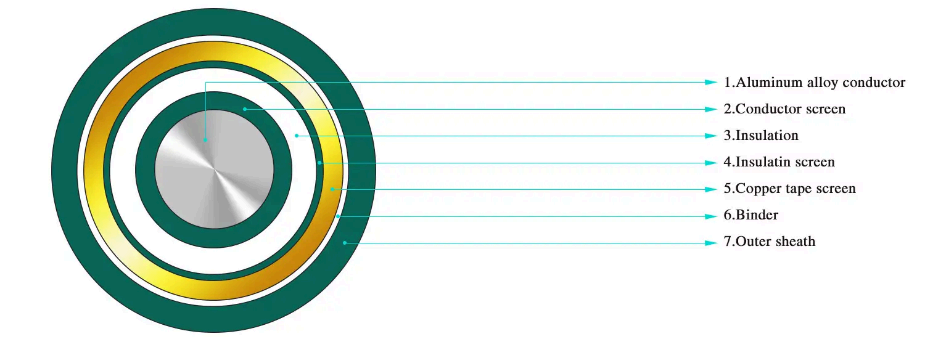

·Einadriges Stromkabel mit XLPE-Isolierung für Nennspannungen von 3,6/6 kV bis 26/35 kV

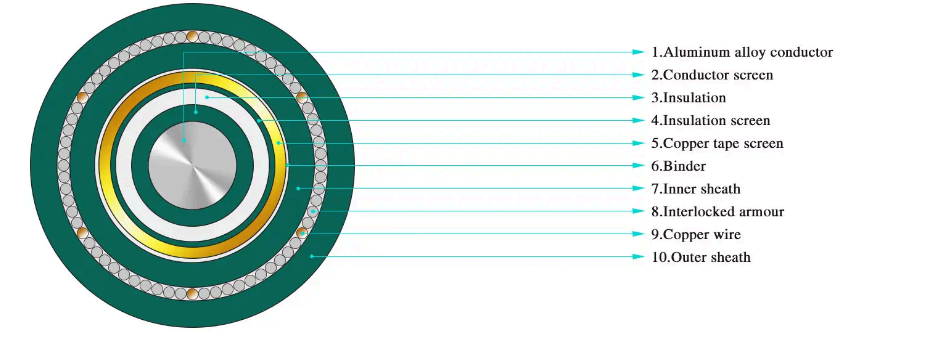

·Einadriges, mit XLPE-Isolierung und Stahldraht gepanzertes Stromkabel für Nennspannungen von 3,6/6 kV bis 26/35 kV

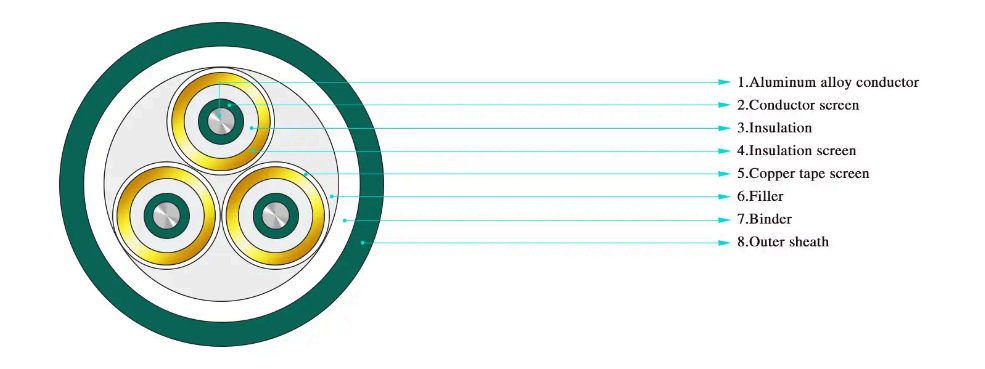

·Dreiadriges Stromkabel mit XLPE-Isolierung für Nennspannungen von 3,6/6 kV bis 26/35 kV

·Dreiadriges, mit XLPE-Isolierung und Stahlband gepanzertes Stromkabel für Nennspannungen von 3,6/6 kV bis 26/35 kV

·Dreiadriges, mit XLPE-Isolierung und Stahldraht gepanzertes Stromkabel für Nennspannungen von 3,6/6 kV bis 26/35 kV

Typ und Name des Kabels

Nominell Kreuz- Schnitt Bereich mm 2	Dämmstärke mm	YJV YJY YJLVYJLY			YJV22 YJV22 YJLV23 YJLV23			YJV32 YJV32 YJLV32 YJLV32
		Insgesamt ca Durchmesser mm	Berechnet Gewicht des Kabels		Ca insgesamt Durchmesser mm	Berechnet Gewicht von Kabel		Ca insgesamt Durchmesser mm	Berechnet Gewicht von Kabel
		Insgesamt ca Durchmesser mm	YJV YJY	YJLV YJLY	Ca insgesamt Durchmesser mm	YJV22 YJV22	YJLV23 YJLV23	Ca insgesamt Durchmesser mm	YJLV23 YJLV23	YJLV32 YJLV32
1×25	2.5	17.2	495	——	21.0	737	——	23.4	848	——
1×35	2.5	18.3	608	——	22.1	865	——	24.5	980	——
1×50	2.5	19.7	753	464	23.3	1017	728	25.7	1136	847
1×70	2.5	21.3	977	558	24.9	1260	841	27.3	1386	967
1×95	2.5	23.2	1256	676	26.6	1551	971	29.2	1695	1115
1×120	2.5	24.4	1498	770	27.8	1808	1080	30.4	1962	1234
1×150	2.5	26.2	1792	893	29.6	2123	1224	32.2	2285	1386
1×185	2.5	27.8	2151	1030	31.4	2515	1394	33.8	2670	1549
1×240	2.6	30.6	2730	1262	34.2	3129	1661	36.6	3297	1829
1×300	2.8	33.5	3366	1521	38.3	4139	2294	39.5	3980	2135
1×400	3.0	36.6	4216	1851	41.4	5056	2691	42.6	4885	2520
1×500	3.2	40.7	5330	2294	45.5	6259	3223	47.7	6209	3173
1×630	3.2	44.6	6708	2799	49.8	7769	3860	54.2	8044	4135
1×800	3.2	48.7	8412	3409	54.1	9594	4591	57.3	9717	4714
1×1000	3.2	52.7	10210	4060	57.9	11456	5306	62.3	11759	5609
3×25	2.5	34.6	1672	——	39.2	2229	——	40.6	2800	——
3×35	2.5	37.0	2039	——	42.0	2663	——	44.2	3587	——
3×50	2.5	39.8	2488	1621	44.8	3151	2279	47.0	4137	3265
3×70	2.5	43.6	3225	1968	48.6	3945	2682	50.8	5026	3763
3×50	2.5	47.5	4086	2346	52.9	4917	3169	56.1	6608	4860
3×120	2.5	50.3	4883	2698	55.7	5732	3535	58.9	7501	5304
3×150	2.5	54.0	5782	3086	59.6	6721	4011	62.8	8592	5882
3×185	2.5	57.6	6955	3591	63.2	7912	4531	66.4	9931	6550
3×240	2.6	63.6	8767	4364	69.6	9881	5455	72.8	12085	7659
3×300	2.8	69.9	10755	5219	76.1	12010	6446	79.3	14399	8835
3×400	3.0	76.5	13406	6311	84.3	15605.0	8475.0	87.6	18531	11401
3×500	3.2	85.1	16906	7797	93.3	19368.0	10214.0	96.6	22589	13435
